вторник, 9 сентября 2014 г.

Вытяжка апгрейд

Для кухонной вытяжки еще на этапе ремонта я предусмотрел трубу на улицу диаметром 160мм.
Зимой в вытяжку временами дуло, стандартный 160мм обратный клапан не спасал - он хлопал и вовсе не был герметичен. Зимой тяга штатной вентиляции резко возрастает из-за разницы температур дома и на улице, и подсасывать в вытяжку начинает так, что огонь на плите иногда задувает. Посему нужно герметичное решение.
У меня был переход с канала 160 на 125 и 125й вентилятор. Хотел просто поставить переходники и 125й вентилятор, но подумав решил провести апгрейд имеющегося 125мм вентилятора до 160 мм. Для этого я решил перевести всю трассу на 160й диаметр. У вентилятора разрезал при помощи болгарки вход и выход на полоски, лишнее отрезал до получения диаметра 160. Часть корпуса оставил в виде полосок для удобства стыковки с трубой.
Как обычно покупать заводской 160мм обратный клапан мне расхотелось когда я его увидел в живую. Большой, из оцинковки все хлипкое и герметичность сомнительная. Когда я выразил свои сомнения продавцу, мне предложили взять противопожарный. Цена ОГО. Но и девайс неплох. Только тяжелый. Его красный цвет навел меня на мысль о канализационной трубе из ПВХ красного цвета (да, да - они обычно рыжие, но мне попалась одна красная, от местного производителя - Российская сантехника).

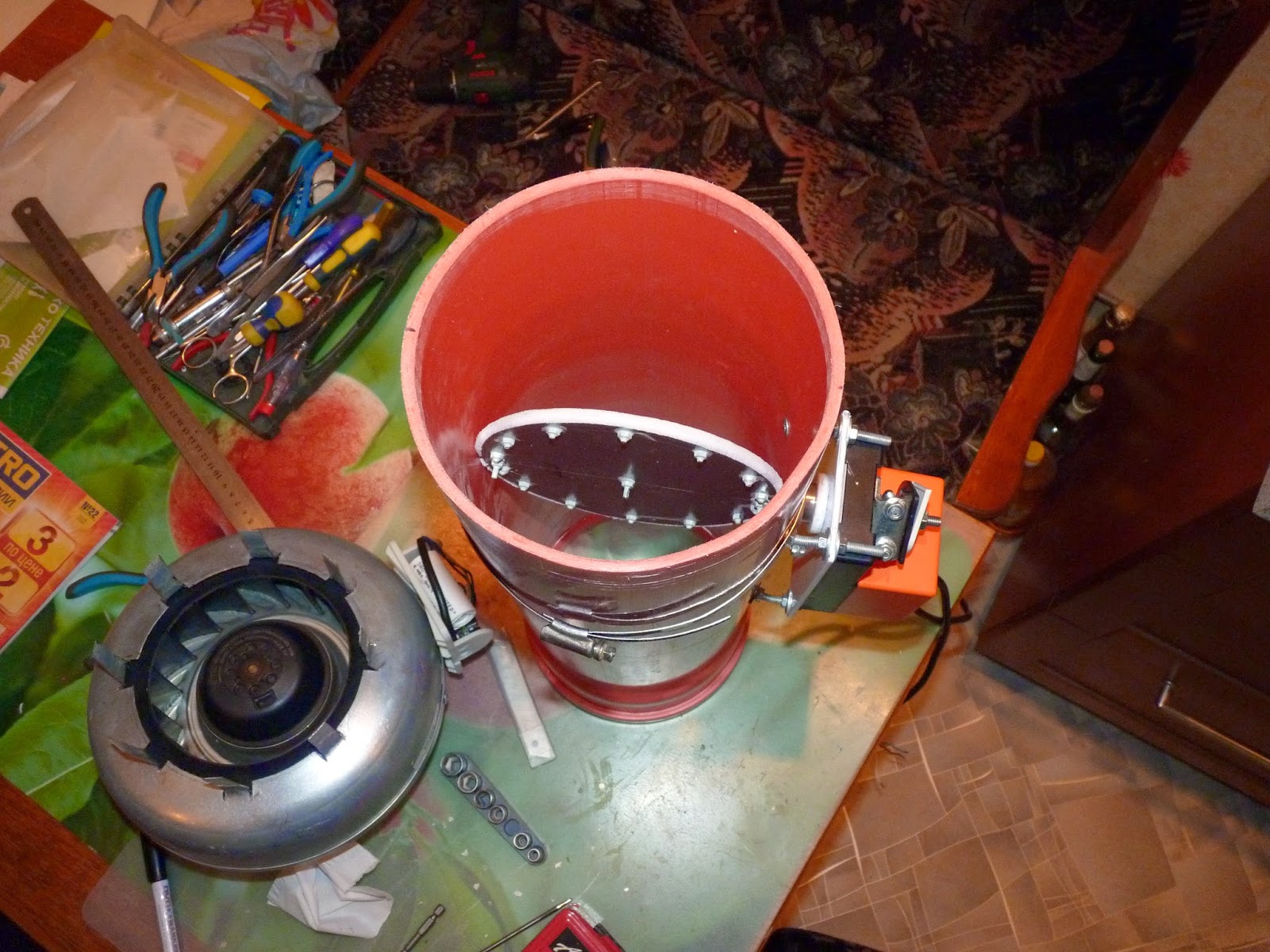

Клапан по сути весьма простое устройство, и кроме 2х кружков из оцинковки, металлической оси, куска вспененного утеплителя и куска стали под площадку привода ничего нам не надо (ну винтики-гаечки, куда ж без них). Получилась такая конструкция:
Ось из направляющей от принтера проходит сквозь всю конструкцию. Чтобы блины из оцинковки не болтались под них болгаркой на оси сделана вышлифовка. Кружки крепятся 3мя М3, уплотнитель по круги так-же зажат меж кружков М3. Привод стандартный (вещь!) от BELIMO. Достался на халяву абсолютно новым. Если купить - 70 евро.
Итого имеем такой вот узел вентилятор-клапан:
Электрику сделал так, что открывание вытяжки включает привод, тот в свою очередь когда откроется включает вытяжной вентилятор. Это занимает у привода ~50сек. Когда вытяжка выключается (вручную) привод выключает вентилятор и закрывается.
Клапан получился герметичным, ничего не поддувает в вытяжку.

пятница, 7 марта 2014 г.

Регулируемый клапан для системы вентиляции

Понадобилось регулировать воздушный поток в 125мм канале воздуховода. Для этого есть специальные приводы и заслонки. Промышленные решения. Но их стоимость мне показалсь запредельной - заслонка ~1000 и привод ~4500. Да и в магазине их просто не купишь, надо бегать, искать и заказывать.
Поэтому прикрутив к стандартному пластиковому обратному клапану для 125мм воздуховода за 40руб рулевую машинку купленную на ебее за 150руб получил вполне годное решение:

вторник, 4 марта 2014 г.

Вентиляция часть 2. Апгрейд.

Вентиляция будет с 2мя независимыми каналами - один на спальни другой на большую комнату. Вентиляторы будут 125мм. В комнату у меня идет канал 125, в спальни - 160.
Схема будет фильтр-заслонка-вентилятор-глушитель. Фильтр - от КАМАЗа, отлично себя зарекомендовал, его и использую. Вентиляторы - ВК-125 Лисант. Глушитель готовый не выгодно совсем и не влезает. Максимальная длинна заводского глушителя на 125 или на 160 - 900 мм. Мне кажется маловато. Надо сделать побольше.

Наш аквариум

На сегодняшний день аквариумов в одной системе 3.
Установлено 6*70т МГ свет, СО2 с контроллером, автодолив реминерализованным осмосом, автоподача УДО. У креветочника свет на светодиодах (включено 14Вт).


Вентиляция часть 1 аппаратная, капитальная, почти НИОКР.

Делая 5 лет назад ремонт в своей квартире я решил, что не хочу иметь проблемы с вентиляцией. Дом у меня кирпичный, толщина стены 750мм и пластиковые окна. Вытяжная вентиляция есть, как и положено по СНиПу из санузла и кухни. А вот приточной нет. Совсем. Щелей в окнах нет. Т.е. чтобы дышать свободно в этой квартире нужно открывать окна. Когда тепло - нет проблем (хотя вру, если лето и днем жарко и работает кондиционер - открывать надо только когда не жарко - ночью или вечером). Зимой окна открыть можно только на 3 минуты - вытяжная вентиляция начинает тянуть так, что ветер завывает в трубах. И очень быстро становится холодно.

понедельник, 3 февраля 2014 г.

Стерилизатор

Сделал стерилизатор.
Полипропиленовая труба 500мм, кабельный ввод PG-29, уф-лампа филипс, фитинги под шланг из леруа. Конструкция многократно повторенная разными людьми и описанная в интернете.

пятница, 17 января 2014 г.

Глубокое сверление поролона

В своем посте Внешний фильтр для аквариума из сантехники я показывал как сверлил поролон с предварительной заморозкой. Этот метод пригоден, если сверление идет обычной кольцевой пилой. Глубина такого отверстия не может быть большой (не сильно больше высоты кольцевой пилы (коронки).
Понадобилось мне просверлить поролон на большую глубину, отверстие должно быть 32мм и глубиной 120 мм. Сверлить предстояло поролоновый брусок размером 45х45х140.
